Блок керування пожежним краном (БУПК)

1. Призначення

1.1. БУПК встановлюється в пожежних шафах комплектів кранів і призначений для прийому сигналів від ДППК, датчика відкриття дверей пожежної шафи, кнопки автоматичного запуску пожежних насосів, кнопки увімкнення протидимних вентиляторів і передачі сигналів на інші приймальні пристрої.

1.2. БУПК працює з датчиком ДППК.

2. Технічні характеристики

2.1. БУПК працює в режимі живлення напругою 24 В постійного струму.

2.2. Комутоване напруження – 60 В постійного струму, струм до 100 мА ("сухі" контакти).

2.3. Контакти в черговому режимі при поданій на ДППК напрузі знаходяться в нормально замкнутому положенні (н.з.).

2.4. У БУПК передбачено підключення трьох датчиків (ДППК) у тому випадку, якщо в пожежній шафі передбачено розміщення двох кранів діаметром 50 мм або 70 мм і одного діаметром 25 мм.

2.5. У БУПК передбачено підключення датчика відкривання дверей (сповіщувач охоронний магнітоконтактний).

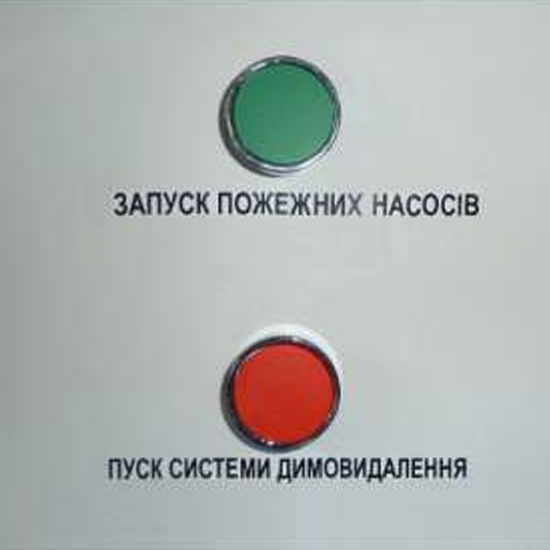

2.6. БУПК оснащений двома кнопками: для запуску насосів і ввімкнення системи димовидалення.
